LDL シリーズ |
ダイレクトダイオードレーザー
効率的な大面積加熱、レーザー金属蒸着アプリケーションなどのためのコンパクトなダイレクトダイオードレーザー
効率的な大面積加熱、レーザー金属蒸着アプリケーションなどのためのコンパクトなダイレクトダイオードレーザー

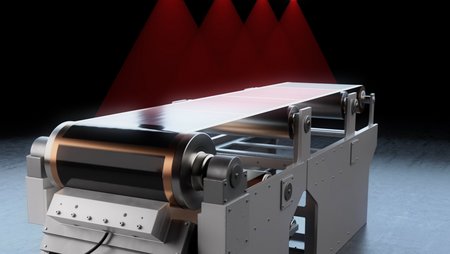

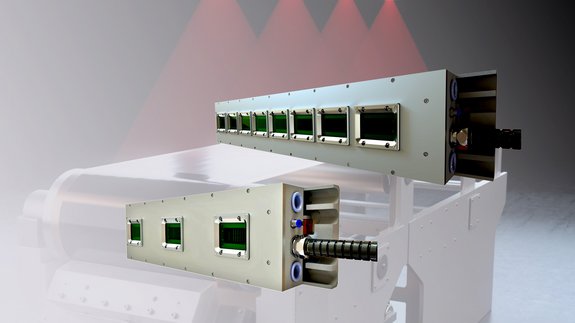

新しいLDLダイレクトダイオードレーザーシステムは、現代の熱処理にコンパクトで効率的なソリューションを提供します。ファイバーオプティクスを排除することで、コストと複雑さを軽減し、信頼性と使いやすさを向上させました。ダイオードエッジエミッターからの直接光子放出により、システムは56%以上のウォールプラグ効率を達成し、エネルギー性能の新しい基準を打ち立てます。LDLモジュールをカスケード接続することで、革新的なモジュール・コンセプトは、数メートルにわたる大面積照射を容易にします。同時に、システム・サイズも大幅に縮小されます。最短または遠隔の作動距離で作動する能力は、特定のアプリケーション要件にシステムを適応させる最大の設計柔軟性を生み出します。
| LDL 13,000 | LDL 34,000 | ||||
|---|---|---|---|---|---|
| 最大レーザー出力 | 13,000 W | 34,000 W | |||
| スポットサイズ | 通常 300 x 400 mm² | 通常 600 x 600 mm² | |||
| 照射距離 | 通常300～1500 mm、お客様の仕様に合わせます。 | ||||
| 波長範囲 | 通常980 nm | ||||
| レーザー照射ゾーン数 | 通常3～8 | ||||
| 出力範囲 | 公称出力の10%～100 | ||||
| 立ち上がり時間 | < 10 ms (10/90) | ||||
| 均質性 | +/- 2 % | ||||
| ウォールプラグ効率 | > 56 % | ||||
| 重量 | 約13 kg | 約22 kg | |||
| 寸法 | 約 165 x 97 mm³ (幅x高さ) x カスタマイズヘッドの長さ | ||||
標準的なLDLダイレクト・ダイオード・レーザーでは、特定のアプリケーションに必要な性能特性が得られない場合があります。最適な結果を保証するために、波長、出力、ビーム品質、統合パラメータなど、お客様の正確な要件に従って設計・開発された、カスタマイズされたダイレクトダイオードレーザーソリューションを提供します。
熱処理アプリケーション用の超小型ダイレクトダイオードレーザーで、ハウジング幅はわずか50mmです。ビーム光源と光学系が一体化された加工ヘッドは、長方形で完全に均質化されたレーザースポットを生成し、プロセス要件に適合させることができます。複数の加工ヘッドをカスケード接続し、システムセットアップを行うことができます。
苛酷なプロセス環境に対応する、高い堅牢性と保護性能を備えたダイレクト・ダイオード・レーザー。
ダイオードレーザーは2009年からCFRP部品の製造に使用されている。繊維強化プラスチックの テープ敷設とテープ巻きでは、敷設または巻き取られたテープがレーザーを使用して溶接される。製品の機械的特性が改善され、重量が最大70％削減されることから、CFRP（炭素繊維強化プラスチック）部品の用途は増加の一途をたどっている。しかし、単一の加工ヘッドを使用する現在の生産システムでは、最大歩留まりに限界がある。テープ貼付システムの生産能力を向上させるため、Laserline社はハウジング幅50mm以下のモジュール式ダイレクトダイオードレーザを開発した。この設計により、複数のヘッドを1つのクランプに統合することができる。レーザー光源と光学系が一体化された加工ヘッドは、長方形で完全に均一化されたレーザービームを発生し、該当するテープサイズに適合させることができる。加工ヘッドあたり2 kW以上の最大レーザー出力により、高速加工を実現し、テープ材料の確実な溶融を保証します。200mm以上の高いワーキングディスタンスにより、コンタミネーションや衝突のない生産が可能です。業界で実績のある標準コンポーネントのみを使用しているため、工程を迅速かつ確実に開始することができます。
産業分野におけるダイオードレーザの重要な応用分野は、レーザクラッディングまたはレーザ金属蒸着（LMD）です。レーザー金属蒸着(LMD)ダイオードレーザークラッディングによって強化されたコンポーネントは、例えば、鉱業、農業機械、自動車製造に使用されます。特殊なアプリケーションや統合要件により、ファイバー結合ダイオードレーザーの使用は個々のケースでは困難です。

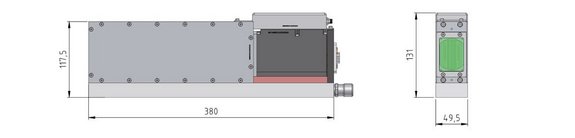

エンジン部品用の複雑なクラッディングシステムに統合するために開発されたこのダイレクトダイオードレーザの設計コンセプトは、特に過酷な加工環境に適しています。プロセスヘッドは、保護等級IP64の要件を満たし、高い加速度を伴う移動動作にも対応するように設計されています。
LDLダイレクトダイオードレーザーのモジュール式ビーム光源は、特殊なアプリケーションや設置状況に対応した顧客固有のソリューションを迅速かつ経済的に実現します。
