レーザーアシストボンディング

電子部品のはんだ付けは、非常に個性的なソリューションです。レーザーの使用は、特にフリップチップのような複雑な電子部品にとって、リフローはんだ付けに代わる真の選択肢です。

レーザー・アシスト・ボンディング - プロセス

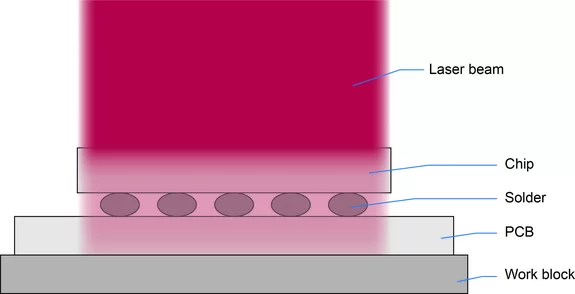

フリップチップ実装は、C4(Controlled Collapse Chip Connection)とも呼ばれ、バンプ(接触丘)を用いてパッケージされていない半導体チップを接触させるプロセスである。フリップチップまたはBGA(ボール・グリッド・アレイ)と呼ばれる所以である。 非常に複雑な回路の場合、数千のコンタクトを実現しなければならないことが多いため、フリップチップ実装が唯一の賢明な接続オプションとなることが多い。これは、表面全体をコンタクトに使用できることを意味する。チップをボンディングするために、レーザーアシストボンディング(略称LAB )は、特別に適合したLaserlineダイオードレーザーシステムソリューションにより、他の確立されたプロセスと共にますます使用されるようになってきている。寸法3 x 3~100 x 100 mm²、材料厚50~780マイクロメートルのダイレクトチップアタッチメントアプリケーションは、最新の大量生産で使用されています。

ダイオードレーザーの加工上の利点

Laserline社のレーザーアシストボンディング(LAB)は、マスリフロー炉のような従来のボンディングプロセスにはない利点を提供します。当社の OTZズーム光学系による正確なエネルギー印加は、熱応力を低減し、反りを大幅に低減します。このアプローチは、特に薄い基板に適しており、さまざまなパッケージタイプで優れた安定性を提供します。また、LABソリューションは、リフロー炉ソリューションに比べてスペースとエネルギーの消費が少ないため、製造コストの大幅な削減にも貢献します。同時に、当社のレーザーアシストボンディングソリューションは、高いスループットを保証します。

LABソリューション

これらのLaserlineシステムは、LABアプリケーションで併用されることが多い。

Laser-Assisted-Bondingについてもっと知りたいですか?

ご要望をお聞かせください。
