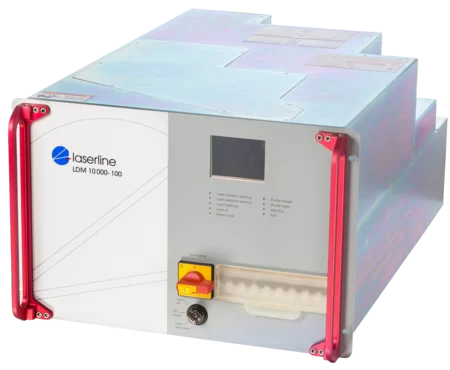

LDMシリーズ最大10kWのコンパクトなビーム源

LDMシリーズダイオードレーザーのコンパクトクラス

コンパクト

省スペースの19インチコンセプトは、工場建設者にとってレーザーの統合を容易にし、標準的な産業用ツールとして認定されます。古典的な制御盤、加工ステーション、または連動した生産工場のベルトコンベアの下など、革新的な設計により、LDMダイオードレーザーをあらゆる生産エリアに統合することが可能です。追加スペースを必要としないため、OEMアプリケーションに最適です。

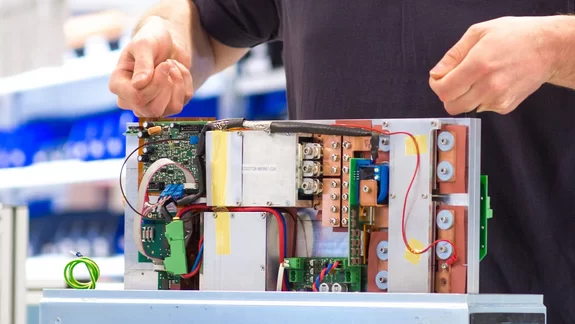

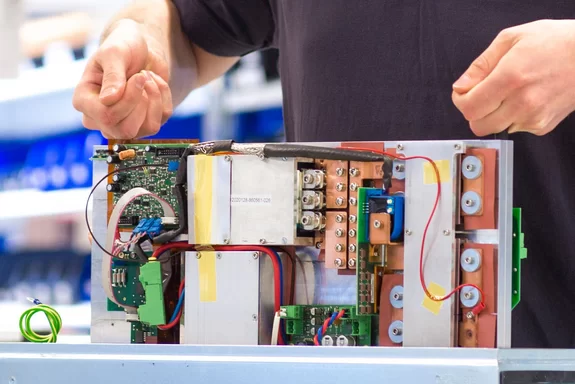

19インチラックマウント・モジュール用マルチキロワット電源

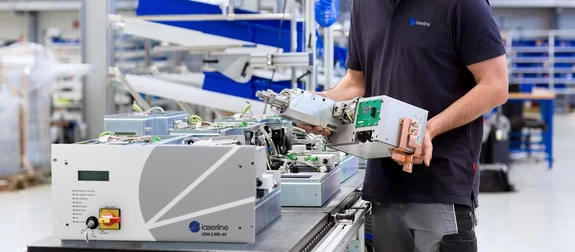

LDMシリーズのファイバー結合OEMモジュールのシステムデザインは、コンパクトさ、信頼性、統合のしやすさに重点を置いています。LDMは19インチラックマウントのレーザーで、PCサイズです。ダイオードスタック、ファイバーカップリングユニット、電源、冷却、そしてレーザーのモニターと制御に使用されるマイクロエレクトロニクスが含まれています。

パワフル

レーザーライン社は、7UプラグインシステムのLDM製品ファミリーの性能向上により、コンパクトな高出力ダイオードレーザのスタンダードを再び確立しました。ファイバー結合型ダイオードレーザLDMのビーム品質は、ランプ励起固体レーザに匹敵しますが、ソケット効率は10倍高く、サイズは数分の1です。機能的で標準化された信号インターフェースによる非常にシンプルな操作は、このユーザー指向の製品哲学を強調しています。

信頼できる

LDMモジュールは、実績があり継続的に開発されているレーザーラインダイオード技術をベースにしています。今日、多くのアプリケーション分野で世界中で使用されており、高い信頼性とシステムの安定性が特徴です。そのため、レーザーライン社のダイオードレーザは、レーザダイオードの2年保証付きで提供されています。この保証期間はご要望に応じて延長することができます。

ユーザー・フレンドリー

LDMの製品哲学の主な要素は、使いやすさである。レーザーシステムの小型化は、投資と運用コストの明確な削減につながります。LDMダイオードレーザは、既存のレーザアプリケーションだけでなく、従来の方法、例えば溶接、補修溶接、熱処理などの代替となる大きな可能性を秘めています。

技術的優位性

19インチラックマウント筐体で最大10kWを実現
レーザーダイオードは2年保証、7年までアップグレード可能
Nd:YAG固体レーザーに匹敵するビーム品質
溶接、焼き入れ、移動式補修溶接に最適
レーザー工場への統合が最も容易
必要に応じて個々のコンポーネントを交換可能

Laserline

LDM diode lasers

ダウンロード

Products

LDMダイオードレーザーの概要

光学仕様

最大出力最大出力	1.500 W	3.000 W	4.000 W	6.000 W	10.000 W
ビーム品質	20 mm.mrad	30 mm.mrad	40 mm.mrad	60 mm.mrad	100 mm.mrad
	その他のレーザー出力およびプロセスに適合したビーム品質も利用可能
光ファイバー	400 µm[NA 0,1］	600 µm[NA 0,1］	400 µm[NA 0,2］	600 µm[NA 0,2］	1.000 µm[NA 0,2］
ファイバー長	10m、20m、30m、50m、100m、その他ご要望に応じます。
パワー安定性	< ± 2% 2時間以上
波長範囲	900 nm～1.080 nm

メカニカル仕様

VG5H	重量約50 kg、寸法19インチラックマウント、5HE（220mm）、奥行き636mm
VG7H	重量約110 kg、寸法：19インチ・ラックマウント、7HE（312 mm）、奥行き766 mm

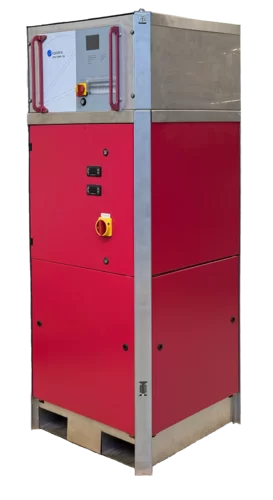

LDMスタンドアローン・ソリューション

0.5平方メートルの空冷レーザーシステム

LDMスタンドアローンソリューションは、水冷/空冷システムが統合された、完全に機能するレーザー光源です。この統合されたソリューションは、最大10kWのレーザー出力まで全てのLDMダイオードレーザーを装備することができ、水冷式パワーメーター用の接続に加え、加工光学系用の油圧式分離冷却回路も装備しています。

設置面積がわずか0.5 m²のLDMスタンドアロンソリューションは、非常にコンパクトでフレキシブルなレーザーユニットを提供します。技術的なインフラを追加することなく、生産環境に簡単に設置することができます。操作に必要なのは主電源接続のみです。
