LDL 시리즈 |
다이렉트 다이오드 레이저
효율적인 대면적 가열, 레이저 금속 증착 응용 분야 등을 위한 소형 다이렉트 다이오드 레이저
효율적인 대면적 가열, 레이저 금속 증착 응용 분야 등을 위한 소형 다이렉트 다이오드 레이저
새로운 LDL 다이렉트 다이오드 레이저 시스템은 최신 열처리를 위한 컴팩트하고 효율적인 솔루션을 제공합니다. 광섬유를 제거하여 비용과 복잡성을 줄인 설계로 신뢰성과 사용 편의성을 모두 개선했습니다. 다이오드 에지 이미터에서 직접 광자를 방출하는 이 시스템은 56% 이상의 월 플러그 효율을 달성하여 에너지 성능의 새로운 기준을 제시합니다. LDL 모듈을 캐스케이딩하는 혁신적인 모듈 개념으로 수 미터 길이에 걸쳐 대면적 조사가 가능합니다. 동시에 시스템 크기도 크게 줄어듭니다. 최소 또는 원격 작업 거리에서 작업할 수 있어 특정 애플리케이션 요구 사항에 맞게 시스템을 조정할 수 있는 설계 유연성이 극대화됩니다.
| LDL 13,000 | LDL 34,000 | ||||
|---|---|---|---|---|---|
| 최대. 레이저 출력 | 13,000 W | 34,000 W | |||
| 스팟 크기 | 일반적으로 300 x 400mm² | 일반적으로 600 x 600mm² | |||
| 작동 거리 | 일반적으로 300~1500mm, 고객 사양에 맞게 조정, 다양한 구성 가능 | ||||
| 파장 범위 | 일반적으로 980nm | ||||
| 레이저 방출 구역 수 | 일반적으로 3-8 | ||||
| 출력 범위 | 공칭 출력의 10% ~ 100% | ||||
| 상승 시간 | < 10ms(10/90) | ||||
| 동질성 | +/- 2 % | ||||
| 벽면 플러그 효율 | > 56 % | ||||
| 무게 | 약 13kg | 약 22kg | |||
| 치수 | 약 165 x 97mm³(WxH) x 맞춤형 헤드 길이 | ||||
표준 LDL 다이렉트 다이오드 레이저는 특정 용도에 필요한 성능 특성을 제공하지 못할 수 있습니다. 최적의 결과를 보장하기 위해 파장, 출력, 빔 품질, 통합 매개변수 등 고객의 정확한 요구 사항에 따라 설계 및 개발된 맞춤형 다이렉트 다이오드 레이저 솔루션을 제공합니다.

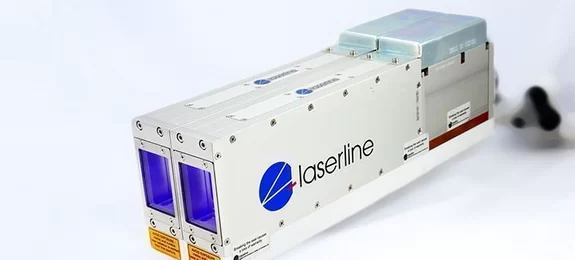

하우징 폭이 50mm에 불과한 열처리 용도의 초소형 다이렉트 다이오드 레이저입니다. 빔 소스와 옵틱이 통합된 가공 헤드는 공정 요구 사항에 맞게 조정할 수 있는 직사각형의 완전히 균질화된 레이저 스팟을 생성합니다. 여러 개의 프로세싱 헤드를 캐스케이드하여 시스템 설정을 구성할 수 있습니다.
열악한 공정 환경을 위한 견고하고 보호 기능이 뛰어난 다이렉트 다이오드 레이저.
다이오드 레이저는 2009년부터 CFRP 부품 제조에 사용되었습니다. 섬유 강화 플라스틱의 테이프 설치 및 테이프 감기의 경우, 레이저를 사용하여 테이프를 설치하거나 감은 테이프를 용접합니다. 제품의 기계적 특성이 개선되고 최대 70%까지 무게를 줄일 수 있기 때문에 탄소섬유 강화 플라스틱(CFRP) 부품의 적용 분야가 지속적으로 증가하고 있습니다. 그러나 단일 가공 헤드를 사용하는 현재의 생산 시스템은 최대 수율에 한계가 있습니다. 테이프 적용 시스템의 생산 능력을 높이기 위해 레이저라인은 하우징 폭이 50mm 미만인 모듈형 다이렉트 다이오드 레이저를 개발했습니다. 이 설계를 통해 여러 개의 헤드를 하나의 클램핑에 통합할 수 있습니다. 레이저 소스와 옵틱이 통합된 가공 헤드는 해당 테이프 크기에 맞게 조정할 수 있는 직사각형의 완전히 균질화된 레이저 빔을 생성합니다. 가공 헤드당 최대 2kW 이상의 레이저 출력은 빠른 공정 속도를 보장하고 테이프 재료가 안정적으로 녹을 수 있도록 보장합니다. 200mm 이상의 긴 작업 거리 덕분에 오염과 충돌 없이 생산할 수 있습니다. 업계에서 검증된 표준 부품만 사용하므로 공정을 신속하고 안정적으로 시작할 수 있습니다.
LDL 다이렉트 다이오드 레이저의 모듈식 빔 소스는 특수 응용 분야 및 설치 상황에 맞는 고객별 솔루션을 빠르고 경제적으로 실현할 수 있습니다.
